Precio favorable, entrega rápida, servicio oportuno: ANG es su proveedor confiable de caja de cambios pequeña que no tiene fugas de aceite, bajo nivel de ruido, bajo aumento de temperatura, larga vida útil, etc.

Envíeconsulta

Introducción del producto

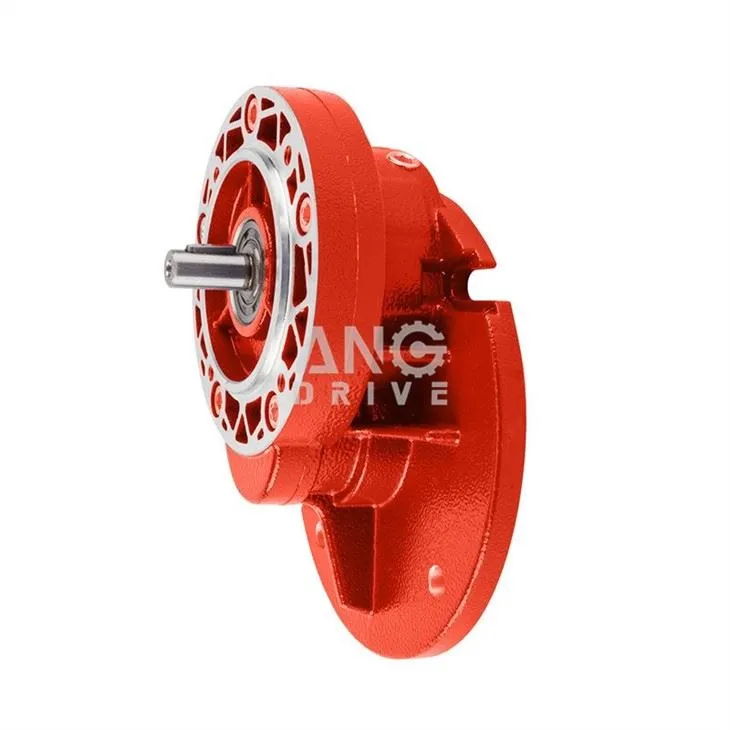

Tipo de caja de cambios pequeña: caja de cambios helicoidal de una etapa

caracteristicas:

1. Diseño modular, pie de marco desmontable, diferentes tamaños de marco y bridas opcionales
2. Carcasa de aluminio, estructuras compactas, peso ligero
3. Carburación y rectificado de engranajes endurecidos, resistentes y duraderos.
4. Varias posiciones de montaje
5. Estructura compacta, de poco ruido

Especificación:

Caja de cambios pequeña helicoidal de una etapa ANG
Modelo	RC (con pie): RC01, RC02, RC03, RC04 RCF (B5 con brida): RCF01, RCF02, RCF03, RCF04 RCZ (B14 con brida): RCZ01, RCZ02, RCZ03, RCZ04
Potencia de entrada	0,12 kW ~ 4kW
Velocidad de entrada	750 rpm ~ 3000 rpm
Relación de reducción	1/3.66 ~ 1/54
Esfuerzo de torsión	120N.m ~ 500N.m
Tipo de entrada	Eje hueco con brida de motor IEC Entrada de eje sólido Motor
Motor de entrada	Motores normalizados por IEC, motores de freno Motores a prueba de explosiones Motores inversores, servomotores
Tipo de salida	Eje macizo con brida de salida B5 Eje macizo con brida de salida B14
Material de la vivienda	Aleaciones de aluminio
Precisión de engranajes	Rectificado preciso, clase 6
Tratamiento térmico	Carburación y temple
Engranajes	Engranajes helicoidales endurecidos

TABLAS DE SELECCIÓN DE CAJA DE CAMBIOS
RC01 ..				n1=1400r / min				120 Nm

n2	M2máx	Fr2	i	Proporción	63B5	71B5/B14	80B5/B14	90B5/B14
[r / min]	[Nuevo Méjico]	[N]	i	Proporción	63B5	71B5/B14	80B5/B14	90B5/B14
26	120	2600	53.33	160/3
31	120	2600	45.89	413/9
35	120	2600	40.10	3248/81
39	120	2560	35.47	532/15
49	120	2380	28.50	770/27
59	120	2230	23.56	212/9
71	120	2100	19.83	119/6
78	90	2030	17.86	1357/76
96	120	1900	14.62	658/45
101	90	1860	13.80*	69/5
118	120	1770	11.90	2464/207
143	120	1660	9.81	1148/117
153	80	1630	9.17	1219/133
181	80	1540	7.72	1173/152
246	70	1390	5.69	1081/190
302	70	1290	4.63	88/19
366	70	1210	3.82	943/247


RC02 ..				n1=1400r / min				200 Nm

n2	M2máx	Fr2	i	Proporción	63B5	71B5/B14	80B5/B14	90B5/B14
[r / min]	[Nuevo Méjico]	[N]	i	Proporción	63B5	71B5/B14	80B5/B14	90B5/B14
26	200	4500	54.00*	54/1
30	200	4500	46.46*	3717/80
34	200	4500	40.60*	203/5
39	200	4270	35.91*	3591/100
48	200	3970	28.88*	231/8
59	200	3730	23.85*	477/20
70	200	3520	20.08*	3213/160
82	140	3330	17.10	3009/176
95	200	3180	14.81*	2961/200
106	140	3060	13.21	2907/220
116	200	2970	12.05	1386/115
141	200	2780	9.93	2583/260
159	120	2670	8.78	2703/308
189	120	2520	7.39	2601/352
257	100	2280	5.45	2397/440
316	100	2120	4.43	102/23
383	80	1990	3.66	2091/572


RC03 ..				n1=1400r / min					300 Nm

n2	M2máx	Fr2	i	Proporción	71B5/B14	80B5/B14	90B5/B14	100B5/B14	112B5/B14
[r / min]	[Nuevo Méjico]	[N]	i	Proporción	71B5/B14	80B5/B14	90B5/B14	100B5/B14	112B5/B14
24	300	6000	58.09	639/11
28	300	6000	50.02	2201/44
32	300	6000	43.75	4331/99
36	300	6000	38.73	426/11
40	300	5860	34.62	4189/121
49	300	5480	28.30	4047/143
64	280	5020	21.78	1917/88
81	280	4660	17.33	3621/209
93	260	4440	15.06	497/33
113	260	4160	12.37	1633/132
136	240	3910	10.28	3053/297
177	180	3590	7.93	1269/160
222	180	3320	6.31	2397/380
255	150	3170	5.48	329/60
311	150	2970	4.50	1081/240
374	150	2790	3.74	2021/540


RC04 ..				n1=1400r / min				500 Nm

n2	M2máx	Fr2	i	Proporción	80B5/B14	90B5/B14	100B5/B14	112B5/B14
[r / min]	[Nuevo Méjico]	[N]	i	Proporción	80B5/B14	90B5/B14	100B5/B14	112B5/B14
24	500	8000	58.09	639/11
28	500	8000	50.02	2201/44
32	500	8000	43.75	4331/99
36	500	8000	38.73	426/11
40	500	7950	34.62	4189/121
49	500	7430	28.30	4047/143
64	480	6810	21.78	1917/88
81	480	6310	17.33	3621/209
93	460	6020	15.06	497/33
113	460	5640	12.37	1633/132
136	440	5300	10.28	3053/297
177	260	4860	7.93	1269/160
222	260	4510	6.31	2397/380
255	230	4300	5.48	329/60
311	230	4030	4.50	1081/240
374	200	3780	3.74	2021/540

¿Por qué elige nuestra pequeña caja de cambios?

Hangzhou ANG Drive Co., Ltd.

Ventajas

● Libre de fugas de aceite

● Mayor eficiencia

● poco ruido

● Alto par

● Precio bajo

● bajo consumo de energía

● Transmisión de precisión

● Exportar calidad

Engranajes

● Grado 6 de alta precisión

● Carburación para aumentar la fuerza.

● Capaz de trabajar con una carga pesada

● Alta dureza, rendimiento estable.

● Carburación de superficies, rectificado de precisión.

Hangzhou ANG Drive Co., Ltd.

Hangzhou ANG Drive Co Ltd

Inspección

● Prueba de funcionamiento al 100%

● Comprobación de fugas de aceite

● Control de ruido

● Prueba de vibración

● Prueba de hermeticidad profesional

Alojamiento

● Material de aleación de aluminio de alta resistencia.

● Procesamiento Trinity de cada lado

● La concentricidad está garantizada.

small gearbox

Preguntas más frecuentes

P: ¿Puedes hacer la caja de cambios pequeña con personalización?
R: Sí, podemos personalizarlo según su solicitud, como brida, eje, configuración, material, etc.

P: ¿Proporciona muestras?
A: si. Hay una muestra disponible para probar.

P: ¿Cuál es tu MOQ?
R: Son 10 piezas para el comienzo de nuestro negocio.

P: ¿Cuál es su plazo de entrega?
R: Los productos estándar necesitan de 5 a 30 días, un poco más para productos personalizados.

P: ¿Ofrecen asistencia técnica?
A: si. Nuestra empresa cuenta con un equipo de diseño y desarrollo, podemos brindarle soporte técnico si
necesitar.

P: ¿Cómo enviarnos?
R: Está disponible por aire, por mar o por tren.

P: ¿Cómo pagar el dinero?
R: Se prefieren T / T y L / C, con una moneda diferente, incluidos USD, EUR, RMB, etc.

P: ¿Cómo puedo saber si el producto es adecuado para mí?
A:> 1 ° confirmar dibujo y especificación> 2 ° muestra de prueba> 3 ° iniciar producción en masa.

P: ¿Puedo ir a visitar su empresa?
R: Sí, puede visitarnos en cualquier momento.

P: ¿Cómo nos comunicaremos con usted?
R: Puede enviar consultas directamente y le responderemos dentro de las 24 horas.

Hangzhou ANG Drive Co., Ltd.
